產品簡介：
H76對夾雙瓣旋啟式止回閥適用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
標準規范：
1、設計秘制造：APl594、AP 6D、JB，T8937;
2、結構長度：API594、APl60、DlN3202、JB／T8937，
3、壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、試驗與檢驗AP 598、JB／T 9092：
5、配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
結構特點：
1、結構長度短．其結構長度只有傳統法蘭止回閥的1/4～1/8;
2、體積小,、重量輕,其重量只有傳統法蘭止回目的1/4～1/20;
3、閥瓣尖閉快速．水錘壓力小：
4、水平管道或垂直管道均可使月．安裝方便；
5、流道通暢、流體阻力小．
6、動作i敏、密封性能好;
7、目瓣行程短、關閥沖擊力小;
8、整體結構、簡單緊湊、造型美觀
9、使月壽命長、可靠性高。

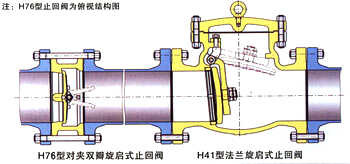

旋啟式止回閥對比：
結構形式 | H76型對夾雙瓣旋啟式止回閥 | H44型法蘭單瓣旋啟式止回閥 |
水錘壓力 | 小．閥瓣行程短、且有彈簧輔助關閉、關閥速度快 | 很大，閥瓣行程，需要較長的關閉時間 |
H76型的水錘壓力只有H44型的1/2—1/5 | ||
尺寸和重量 | 結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價 | 結構長度很長，體積笨大．重量很重 |
H76型的結構長度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10 | ||
流體阻力 | 小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減小 | ?小，流體阻力系數為1.3～3，但在低壓工況下，閥瓣不能完且開啟，流體阻力大。流體阻力隨著閥門口徑的增大而增大 |
安裝 | 可水平安裝或垂直安裝，重量輕．不必為閥門設置支座 | 可水平安裝或垂直安裝．大口徑閥閥重量重，需設置支座 |
開啟壓力 | 很小．閥瓣在很小的壓差下就能完全打開 | 較大，閥瓣在較大的壓差下才能完全打開 |
可靠性 | 閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高 | 閥門關時的巨大沖擊力及水錘壓力容易損壞閥門 |
升降式止回閥對比：
結構形式 | H71型對夾升降式止回閥 | H41型法蘭升降式止回閥 |
水錘壓女 | 很小、閥瓣行程短、閥瓣輕巧、且有彈簧輔助關閉、關閥速度很快 | 水、閥瓣行程短，但無彈簧輔助關閉 |
尺寸和重量 | 結構長度很短、體積很小、重量很徑、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，關能大量節約材料、降低造價 | 結構長度很長，體積較大、重量很重 |
H71型的結構長度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20 | ||
流體阻力 | 較大、流體阻力系數為6.4～2.8 | 很體阻力系數為12～6 |
安裝 | 可水平安裝或垂直安裝，重量很輕，安裝容易 | 只能水平安裝，口徑較大的閥門重量，較難安裝 |
開啟壓力 | 很小、閥瓣在很小的壓差下就能完全打開 | 較小、閥瓣重量較大，需要一定的壓差才能半閥瓣完全打開 |
可靠性 | 閥門為整體結構，簡單緊湊，閥門關閉時沖擊為小，水錘壓力很小，閥門壽命長，可靠性高 | 可靠性較高，但閥門由閥體與閥蓋兩本構成，多了一個潛在的泄漏點 |
水的當量體積流量Vw與實際流體的
體積流量V按下式換算：
·V 式中：Vw一水的當量體積流量。l／s；
P流體密度，k9／m 3
v一實際流體的體積流量，l/s。
H76對夾雙瓣旋啟式止回閥：
流體力學性能：

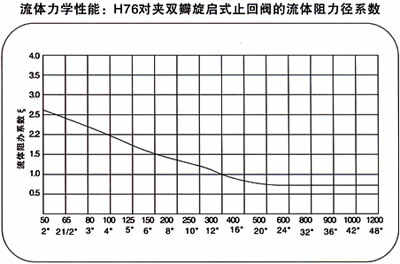

H76對夾雙瓣旋啟式止回閥的流體阻力系數、流量系數及開啟壓力：
公稱通徑 | 閥門全開啟時的流體阻力系數 | 常溫下閥門全開啟時的水流量系數 | 流體的流向 | ||||
DN | DNS | ||||||
Kv(m3／h) | CV(U.S) | CV(U.K) | ↑ | → | |||
開啟壓力近似值KPa | |||||||
50 | 5 | 2.6 | 63 | 74 | 62 | 2 | 1 |
65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 |
80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 |
100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 |
125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 |
150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 |
200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 |
250 | 10 | 1.2 | 1330 | 2726 | 2283 | 2 | 1 |
300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 |
350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 |
400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 |
450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 |
500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 |
600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 |
700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 |
750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 |
800 | 32 | 0.7 | 31241 | 36552 | 30316 | 4 | 1 |
900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 |
1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 |
1050 | 42 | 0.7 | 53817 | 62966 | 52741 | 4 | 1 |
1200 | 48 | 0.7 | 70292 | 82242 | 68886 | 4 | 1 |
主要參數：
配管法蘭 | 公稱壓力 | 常規產品型號 | ||||||
JB/T74～90 | PN1.0MPa | H76H-10C | H76W-10P | H76W-10P8 | H76W-10P3 | H76W-10R | H76W-10R8 | H76W-10R3 |
PN1.6MPa | H76H-16C | H76W-16P | H76W-16P | H76W-16P3 | H76W-16R | H76W-16R8 | H76W-16R3 | |
PN2.5MPa | H76H-25 | H76W-25P | H76W-25P8 | H76W-25P3 | H76W-25R | H76W-25R8 | H76W-25R3 | |
PN4.0MPa | H76H-40 | H76W-40P | H76W-40P8 | H76W-40P3 | H76W-40R | H76W-40R8 | H76W-40R3 | |
PN6.3MPa | H76H-63 | H76W-63P | H76W-63P8 | H76W-63P3 | H76W-63R | H76W-63R8 | H76W-63R3 | |
PN10.0MPa | H76H-100 | H76W-100P | H76W-100P8 | H76W-100P3 | H76W-100R | H76W-100R8 | H76W-100R3 | |
PN13.0MPa | H76H-160 | H76W-160P | H76W-160P8 | H76W-160P3 | H76W-160R | H76W-160R8 | H76W-160R3 | |
PN20.0MPa | H76H-200 | H76W-200P | H76W-200P8 | H76W-200P3 | H76W-200R | H76W-200R8 | H76W-200R3 | |
PN25.0MPa | H76H-250 | H76W-250P | H76W-250P8 | H76W-250P3 | H76W-250R | H76W-250R8 | H76W-250R3 | |
GB/T9112～9124 | PN2.0MPa | H76H-20C | - | H76W-20P8 | H76W-20P3 | - | H76W-20R8 | H76W-20R3 |
PN5.0MPa | H76H-50 | - | H76W-50P8 | H76W-50P3 | - | H76W-50R8 | H76W-50R3 | |
PN11.0MPa | H76H-110 | - | H76W-110P8 | H76W-110P3 | - | H76W-110R8 | H76W-110R3 | |
PN15.0MPa | H76H-150 | - | H76W-150P8 | H76W-150P3 | - | H76W-150R8 | H76W-150R3 | |
PN26.0MPa | H76H-260 | - | H76W-260P8 | H76W-260P3 | - | H76W-260R8 | H76W-260R3 | |
PN42.0MPa | H76H-420 | - | H76W-420P8 | H76W-420P3 | - | H76W-420R8 | H76W-420R3 | |
- | Class150 | H76H-A1C | - | H76W-A1P8 | H76W-A1P3 | - | H76W-A1R8 | H76W-A1R3 |
Class300 | H76H-A3 | - | H76W-A3P8 | H76W-A3P3 | - | H76W-A3R8 | H76W-A3R3 | |
Class600 | H76H-A6 | - | H76W-A6P8 | H76W-A6P3 | - | H76W-A6R8 | H76W-A6R3 | |
Class900 | H76H-9 | - | H76W-9P8 | H76W-9P3 | - | H76W-9R8 | H76W-9R3 | |
Class1500 | H76H-15 | - | H76W-15P8 | H76W-15P3 | - | H76W-15R8 | H76W-15R3 | |
Class2500 | H76H-A25 | - | H76H-A25P8 | H76H-A25P3 | - | H76H-A25R8 | H76H-A25R3 | |
主要 | 閥體 | WCB（A105） | ZG1Cr18Ni9Ti | CFB（304） | CF3（304L） | ZG1Cr18Ni12Mo2Ti | CF8M（316） | CF3M（316M） |
閥擗 | CF8 | CF8 | CF8 | CF3 | CF9M | CF8M | CF3M | |
目軸 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | ZG1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | |
適用工況 | 適月介質 | 水、蒸汽、 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕性介質 | 屎素等腐 | ||
適用溫度（℃） | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。 | ||||||||

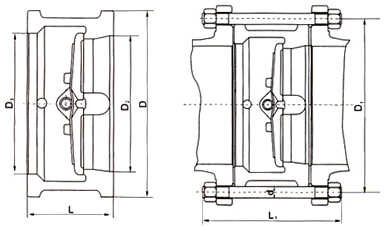

尺寸及重量：
壓力級 | 公稱通徑 | R寸Cmm) | 配管法蘭(供參考) | ||||||||||
NPS | DN | L | D | D3 | D2 | 重量(Kg) | 螺栓孔中心口直徑D1 | 螺栓 | 螺栓直徑d | 螺栓長度L | |||
in | mm | RI | RJ | ||||||||||
Cllass150 | 2 | 50 | 60 | 103 | 56 | 51 | 2 | 120.5 | 4 | 5/8 | M16 | 140 | 155 |
21/2 | 65 | 67 | 122 | 73 | 65 | 3 | 139.5 | 4 | 5/8 | M16 | 150 | 165 | |
3 | 80 | 73 | 135 | 88 | 80 | 4 | 152.5 | 4 | 5/8 | M16 | 160 | 175 | |
4 | 100 | 73 | 173 | 108 | 102 | 6 | 190.5 | 8 | 5/8 | M16 | 170 | 185 | |
5 | 125 | 86 | 195 | 132 | 127 | 8 | 216.0 | 8 | 3/4 | M20 | 190 | 205 | |
6 | 150 | 98 | 220 | 160 | 152 | 13 | 241.5 | 8 | 3/4 | M20 | 205 | 220 | |
8 | 200 | 127 | 277 | 210 | 203 | 25 | 298.5 | 8 | 3/4 | M20 | 240 | 255 | |
10 | 250 | 146 | 337 | 266 | 254 | 39 | 362.0 | 12 | 7/8 | M24 | 270 | 285 | |
12 | 300 | 181 | 407 | 310 | 305 | 54 | 432.0 | 12 | 7/8 | M24 | 310 | 325 | |
14 | 350 | 184 | 448 | 355 | 350 | 80 | 476.0 | 12 | 1 | M27 | 325 | 340 | |
16 | 400 | 191 | 512 | 405 | 400 | 117 | 540.0 | 16 | 1 | M27 | 340 | 355 | |
18 | 450 | 203 | 547 | 455 | 450 | 138 | 578.0 | 16 | 11/8 | M30 | 365 | 380 | |
20 | 500 | 319 | 604 | 505 | 500 | 163 | 635.0 | 20 | 11/8 | M30 | 385 | 400 | |
24 | 600 | 222 | 715 | 605 | 600 | 331 | 749.5 | 20 | 3/4 | M33 | 405 | 420 | |
28 | 700 | 305 | 773 | 700 | 700 | 380 | 795.5 | 40 | 3/4 | M20 | 455 | - | |
30 | 750 | 305 | 824 | 750 | 746 | 425 | 846.0 | 44 | 3/4 | M20 | 455 | - | |
32 | 800 | 305 | 878 | 800 | 796 | 560 | 900.0 | 48 | 7/8 | M20 | 460 | - | |
36 | 900 | 368 | 983 | 910 | 898 | 640 | 1009.5 | 44 | 1 | M24 | 540 | - | |
42 | 1050 | 432 | 1142 | 1055 | 1050 | 960 | 1171.5 | 48 | 11/8 | M27 | 625 | - | |
48 | 1200 | 524 | 1302 | 1205 | 1200 | 1400 | 1335.0 | 44 | 5/8 | M30 | 740 | - | |
Class300 | 2 | 50 | 60 | 110 | 58 | 51 | 3 | 127.0 | 8 | 3/4 | M16 | 155 | 175 |
21/2 | 65 | 67 | 128 | 73 | 65 | 4 | 149.0 | 8 | 3/4 | M20 | 175 | 195 | |
3 | 80 | 73 | 147 | 88 | 80 | 6 | 168.5 | 8 | 3/4 | M20 | 190 | 210 | |
4 | 100 | 73 | 179 | 108 | 102 | 8 | 200.0 | 8 | 3/4 | M20 | 195 | 215 | |
5 | 125 | 86 | 214 | 132 | 127 | 15 | 235.0 | 8 | 3/4 | M20 | 215 | 235 | |
6 | 150 | 98 | 249 | 160 | 152 | 18 | 270.0 | 12 | 3/4 | M20 | 230 | 250 | |
8 | 200 | 127 | 305 | 210 | 203 | 31 | 330.0 | 12 | 7/8 | M24 | 280 | 300 | |
10 | 250 | 146 | 359 | 266 | 254 | 51 | 387.5 | 16 | 1 | M27 | 315 | 335 | |
12 | 300 | 181 | 420 | 310 | 305 | 77 | 451.0 | 16 | 11/8 | M30 | 365 | 385 | |
14 | 350 | 222 | 483 | 355 | 350 | 117 | 514.5 | 20 | 11/8 | M30 | 410 | 430 | |
16 | 400 | 232 | 537 | 405 | 400 | 190 | 571.5 | 20 | 11/4 | M33 | 435 | 455 | |
18 | 450 | 264 | 594 | 455 | 450 | 200 | 628.5 | 24 | 11/4 | M33 | 475 | 495 | |
20 | 500 | 292 | 652 | 505 | 500 | 265 | 686.0 | 24 | 11/4 | M33 | 510 | 535 | |
24 | 600 | 318 | 772 | 608 | 600 | 410 | 813.0 | 24 | 11/2 | M39 | 560 | 585 | |
30 | 750 | 368 | 882 | 740 | 735 | 660 | 921.0 | 36 | 13/8 | M36 | 650 | - | |
36 | 900 | 483 | 1044 | 880 | 873 | 1020 | 1089.0 | 32 | 15/8 | M42 | 800 | - | |
42 | 1050 | 568 | 1196 | 1045 | 1035 | 1540 | 1244.5 | 36 | 13/4 | M45 | 920 | - | |
48 | 1200 | 629 | 1365 | 1190 | 1179 | 2260 | 1416.0 | 40 | 17/8 | M48 | 1010 | - | |
18 | 270.0 | 12 | 3/4 | M20 | 230 | 250 | ||||||
8 | 200 | 127 | 305 | 210 | 203 | 31 | 330.0 | 12 | 7/8 | M24 | 280 | 300 |
10 | 250 | 146 | 359 | 266 | 254 | 51 | 387.5 | 16 | 1 | M27 | 315 | 335 |
12 | 300 | 181 | 420 | 310 | 305 | 77 | 451.0 | 16 | 11/8 | M30 | 365 | 385 |
14 | 350 | 222 | 483 | 355 | 350 | 117 | 514.5 | 20 | 11/8 | M30 | 410 | 430 |
16 | 400 | 232 | 537 | 405 | 400 | 190 | 571.5 | 20 | 11/4 | M33 | 435 | 455 |
18 | 450 | 264 | 594 | 455 | 450 | 200 | 628.5 | 24 | 11/4 | M33 | 475 | 495 |
20 | 500 | 292 | 652 | 505 | 500 | 265 | 686.0 | 24 | 11/4 | M33 | 510 | 535 |
24 | 600 | 318 | 772 | 608 | 600 | 410 | 813.0 | 24 | 11/2 | M39 | 560 | 585 |
30 | 750 | 368 | 882 | 740 | 735 | 660 | 921.0 | 36 | 13/8 | M36 | 650 | - |
36 | 900 | 483 | 1044 | 880 | 873 | 1020 | 1089.0 | 32 | 15/8 | M42 | 800 | - |
42 | 1050 | 568 | 1196 | 1045 | 1035 | 1540 | 1244.5 | 36 | 13/4 | M45 | 920 | - |
48 | 1200 | 629 | 1365 | 1190 | 1179 | 2260 | 1416.0 | 40 | 17/8 | M48 | 1010 | - |
