產品簡介：
上明牌SDJK氣動活塞調節切斷閥是由ZSA(B)-P型彈簧活塞式可調零執行機構和精小型套筒閥組件組成，結構比ZJHP、ZJHM更輕小。推力更大,但靈敏度稍差。閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要的許用壓差。應用于要求噪音低，工作壓差大或按裝位置受限制或要求響應速度快的工業生產過程的自控系統中。氣動活塞式調節閥均帶閥門定位器
技術參數:
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
額定流量 系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.6 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | ||
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
執 行 機 構 | 型號 | ||||||||||||||||
氣缸直徑 | 125 | 160 | 200 | 250 | |||||||||||||
行程mm | 16 | 25 | 40 | 60 | |||||||||||||
彈簧范圍KPa | 氣關式：40～200，氣關式80～240，100～200，200～350，350～500 | ||||||||||||||||
流量特性 | 直線；等百分比 | ||||||||||||||||
可調比 | R=50：1 | ||||||||||||||||
公稱壓力MPa | 1.6;4.0;6.4; | ||||||||||||||||
介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | ||||||||||||||||
法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||||||
性能指標（帶定位器）：
項目 | 指標值 | 項目 | 指標值 | ||
基本誤差% | 1.0 | 始 終 點 偏 差% | 氣關 | 始點 | 1.0 |
始點 | |||||
回差 | 1.0 | 氣關 | 始點 | 1.0 | |
死區 | 0.4 | 始點 | |||
額定行程偏差% | 2.5 | 允許泄漏量L/h | 閥額定容量 | ||
ZSJP.SDJK型精小型氣動活塞式調節閥 (單座) 允許壓差（MPa）：
氣源壓力MPa | 彈簧范圍MPa | 公稱通徑DN | |||||||||||||
20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
10 | 12 | 15 | 20 | 32 | 40 | 125 | 150 | ||||||||
0.25 | 40-200 | 2.9 | 2.5 | 1.6 | 0.9 | 0.73 | 0.8 | 0.6 | 0.31 | 0.29 | 0.19 | 0.12 | 0.13 | 0.09 | 0.05 |
0.30 | 80-240 | 5.9 | 5.0 | 3.2 | 1.8 | 1.47 | 1.6 | 1.2 | 0.62 | 0.59 | 0.39 | 0.24 | 0.27 | 0.18 | 0.10 |
0.25 | 100-200 | 6.4 | 6.25 | 4.0 | 2.25 | 1.84 | 2.0 | 1.3 | 0.78 | 0.74 | 0.49 | 0.31 | 0.34 | 0.22 | 0.123 |
0.40 | 200-350 | 6.4 | 6.4 | 4.5 | 3.68 | 4.0 | 2.6 | 1.56 | 1.48 | 0.98 | 0.62 | 0.78 | 0.44 | 0.246 | |
0.55 | 350-500 | 6.4 | 6.4 | 6.4 | 4.5 | 2.73 | 2.6 | 1.72 | 1.1 | 1.2 | 0.77 | 0.43 | |||
ZSJM.SDJK型精小型氣動活塞調節閥 (套筒)允許壓差（MPa）：
氣源壓力MPa | 彈簧范圍 KPa | 公稱通徑DN | ||||||||||
20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
32 | 40 | 125 | 150 | |||||||||
0.25 | 40-200 | 0.37 | 6.4 | 6.4 | 5.7 | 4.2 | 3.3 | 2.7 | 2.5 | 1.8 | 1.3 | |
0.30 | 80-240 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.4 | 5.0 | 3.6 | 2.6 | |
0.25 | 100-200 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.2 | 4.5 | 3.2 | |
0.40 | 200-350 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | |
0.55 | 350-500 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | |
注：1.表列數據為氣開式。 2.選用壓差超過1MPa時閥芯閥座密封面處應堆焊硬質合金或改用其它材料。

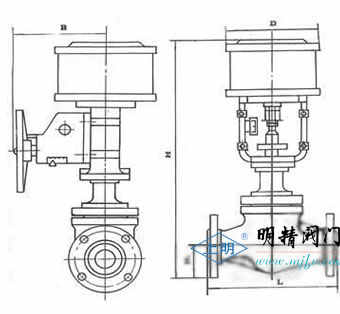

尺寸和重量：.jpg)
公稱通徑DN | D | B | Lmm | Hmm | H1 | 重量kg | ||||||
PN16 | PN40 | PN64 | 常溫 | 中溫 | PN16 | PN40 | PN64 | PN16 | PN40 | |||
25 | 148 | 220 | 184 | 197 | 210 | 383 | 533 | 57.5 | 57.5 | 67.5 | 17 | 21 |
40 | 185 | 222 | 235 | 251 | 423 | 588 | 72.5 | 72.5 | 82.5 | 20.4 | 29.4 | |
50 | 254 | 267 | 286 | 450 | 596 | 80 | 80 | 87.5 | 24.4 | 34.4 | ||
65 | 232 | 280 | 276 | 292 | 311 | 582 | 762 | 90 | 90 | 100 | 42 | 61 |
80 | 298 | 317 | 337 | 594 | 779 | 97.5 | 97.5 | 105 | 50 | 73 | ||
100 | 352 | 368 | 394 | 612 | 810 | 107.5 | 115 | 125 | 80 | 94 | ||
150 | 283 | 350 | 451 | 473 | 508 | 787 | 1047 | 140 | 150 | 170 | 120 | 140 |
200 | 600 | 600 | 650 | 807 | 1067 | 167.5 | 187.5 | 202.5 | 180 | 201 | ||
注：1.中溫型重量增加20% 2.氣信號接口為ZG1/4"
主要零件材質及可用溫度范圍：
閥體、 上閥蓋 | ZG230-450 | -40～+450℃ |
ZG1Cr18Ni9Ti | -250～+550℃ | |
ZGOCr18Ni12Mo2Ti | -250～+550℃ | |
閥塞、 套筒 | 1Cr18Ni9 | -250～+550℃ |
OCr18Ni12Mo2Ti | -250～+550℃ | |
填料 | 聚四氟乙烯 | -40～+200℃ |
柔性石墨 | -200～+600℃ | |
活塞環 | TPU | |
壓縮彈簧 | 60Si2MnA | |
氣缸 | 鋁合金精拉管 硬陽極氧化 |
可配附件：
型 號 | 名稱 | 備注 |
QFH-261 | 空氣過濾減壓器 | |
或QGJ-261 | 空氣過濾減壓器 | |
ZPQ | 氣動閥門定位器 | 20～100KPa |
或ZPD-171/172 | 電氣動閥門定位器 | 4～２０mA 0～１０mA |
氣動大功率放大器 | 1：2 | |
ZPQ | 氣動保位閥 | |
ZPXS | 側裝手操機構 | |
