電子式角型調節閥
上明牌ZDSJ系列電子式直行程電動角型調節閥，配用德國進口PS系列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合
- 型號：ZDSJ
- 溫度：常 溫 型：-20℃－+200℃ 散 熱 型：-40℃－+450℃
- 壓力：PN1.6 4.0 6.4Mpa
- 電話：021-51611222
- 標簽： 電子式角型調節閥 角型調節閥 電子式調節閥
產品概述：
上明牌ZDSJ系列電子式直行程電動角型調節閥，配用德國進口PS系列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。該電動調節閥具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因?yàn)檫@樣可使調節有較好的穩定性。

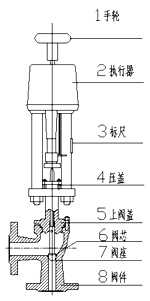

閥體：
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上閥蓋：
常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
四、閥內組織：
閥芯形式：上導向單座柱塞式閥芯

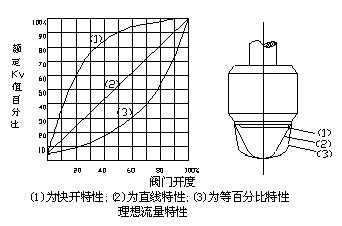

流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
執行機構：
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
規格參數表：
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
允許壓差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | |||
基本誤差% | ±2.5 | |||||||||||||
回差% | 2.5 | |||||||||||||
死區% | 1.0 | |||||||||||||
始終點偏差% | ±2.5 | |||||||||||||
額定行程偏差% | 2.5 | |||||||||||||
允許泄漏量Q | Kv值的0.1% | |||||||||||||
可調范圍 | 30:1 | |||||||||||||
配電動執行器型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
3810L | SA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | ||||||||
公稱壓力 介質溫度閥 體材料 | 1.6MPa | 常溫-20℃～+200℃ 鑄鐵HT200 | ||||||||||||
4.0MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||||
6.4MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||||
溫度范圍：
閥體材料 | 公稱 | 介質工作溫度℃ | |||||||||||||
〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | ||
120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
最大工作壓力MPa | |||||||||||||||
鑄鐵HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
鑄鋼ZG25 | 4.0 6.4 | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | |||||||
鑄不銹鋼ZG1Cr18Ni9Ti | 4.0 6.4 | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | 1.9 3.5 | 1.7 3.4 | 1.4 3.2 | 1.1 2.9 | 0.8 2.6 | ||||

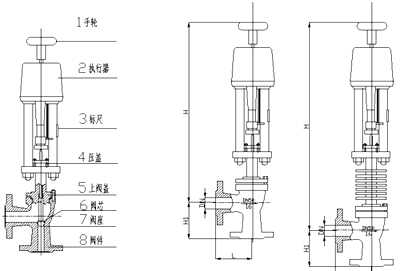

安裝尺寸和重量：
公稱通徑DN（mm） | L（mm） | H1mm | H（mm） | Rmm | 重量 | |
PN（MPa） | 常溫 | 中溫 | PN1.6 MPa | |||
1.6 | ||||||
20 | 100 | 100 | 740 | 870 | 176 | 15.5 |
25 | 115 | 115 | 740 | 870 | 176 | 25 |
32 | 130 | 130 | 785 | 915 | 176 | 27.5 |
40 | 130 | 130 | 770 | 900 | 176 | 28.5 |
50 | 150 | 150 | 785 | 920 | 176 | 32.5 |
65 | 170 | 170 | 915 | 1080 | 225 | 59 |
80 | 190 | 190 | 975 | 1140 | 225 | 59 |
100 | 215 | 215 | 1035 | 1200 | 225 | 87 |
125 | 250 | 250 | 1145 | 1285 | 225 | 133 |
150 | 275 | 275 | 1200 | 1340 | 225 | 171 |
200 | 325 | 325 | 1255 | 1400 | 225 | 269 |
型號編制說明：
Z | D | S | JP | 16 | C | G |
自控閥門 | 執行機構類型 | 位移特征： | 閥門結構形式： | 公稱壓力： | 閥體材質： | 溫度類型： |
D：表示PS系列 | S：表示直行程 | J：表示角形閥 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型常溫省略 | |
R：表示3810系列 | P：表示單座 | 40：表示4.0MPa | P：表示不銹鋼鑄鐵省略 | |||
H：表示DKZ系列 | 64：表示6.4MPa | |||||
C：表示ZAZ系列 |
